一、項目背景

本項目作業區屬于高低溫、大風、易燃、易爆、有毒、易腐蝕的化工廠，加之具有生產裝置密集化、生產工藝復雜、生產過程緊密耦合等特點，與其他工業部門相比具有更大的危險性，導致巡檢區域的巡檢工作量急劇增加，給人工巡檢帶來諸多不便，關系到人身安全。

二、機器人解決方案

作為現場巡檢的核心組成，整個巡檢系統由機器人本體、充電系統、通信網絡系統、巡檢機器人控制系統構成。通信網絡系統依項目場地實際情況設計安裝，實現對網絡項目場地待巡檢對象的全面覆蓋，機器人接入網絡進行巡檢。搭載的激光甲烷泄漏檢測儀、高清可見光攝像機、紅外熱成像儀對待巡檢對象進行可見光圖像采集、紅外溫度圖像采集、廠區天然氣加氣位燃氣泄漏檢測。

軟件系統全部運行于機器人內置的高性能服務器上，采用模塊化分層設計，架構清晰外部接口齊備。機器人本體涵蓋了本體的運動控制、各傳感器的接入與數據采集；服務器負責機器人狀態監控、任務調度、圖像識別、巡檢數據的匯總分析、告警判斷等業務邏輯處理；客戶端采用B/S架構，實現跨平臺統一的用戶交互。通信網絡系統為機器人提供網絡環境用于數據傳輸，充電樁為機器人提供自主充電設備。

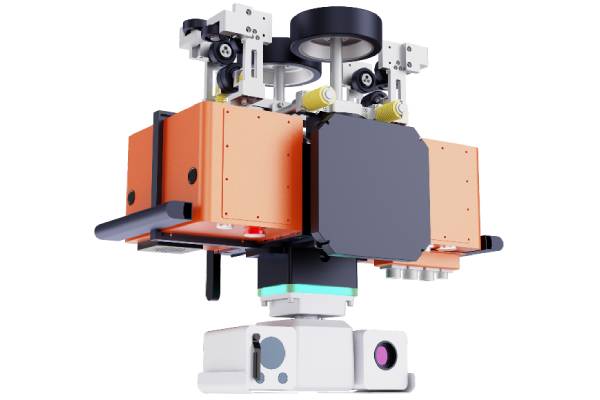

三、機器人參數

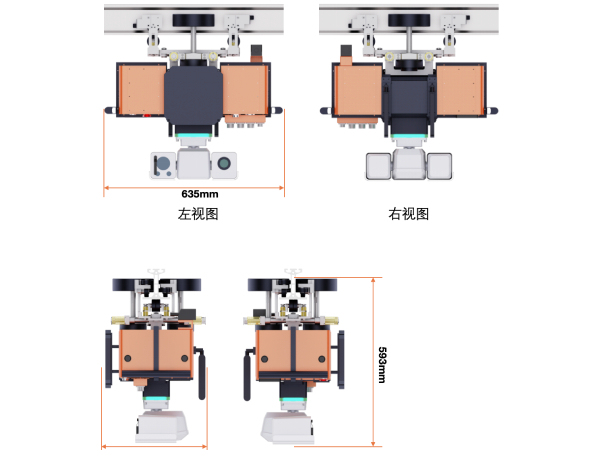

整機尺寸：635mmx365mmx593mm

自轉半徑：≥1000mm

定位精度：±10mm

運行速度：0-1.2m/s

爬坡能力：≥20°

工作環境溫度：0-55°C

旋轉角度：水平角度0°-360°，垂直角度-90°~+90°

紅外熱像儀分辨率:384×288，(兼容640）

測溫范圍:-20C~+550C;

測溫精度：±2度或：±2%;

續航能力：6KM

充電時長：≤2H

充電方式：分布式無線充電+手動充電

供電方式：鋰電池供電

安全防護：前后安全觸邊，前后超聲停障，停障距離0-2米可調;

報警指示：車體警示狀態燈

語音對講：雙向語音對講

氣體檢測：支持溫濕度檢測

噪音檢測：支持

四、機器人充電樁參數

供電形式：無線供電系統

設備形式：掛軌式

供電電源：交流220V±15%頻率：50Hz

最大功率：650W

充電電壓：54.6V±0.2

充電電流：10A±15%

效率：≥85%

工作溫度：-20~+55℃

環境濕度：RH＜90%

保護功能：限壓、限流、過熱、短路、反接保護

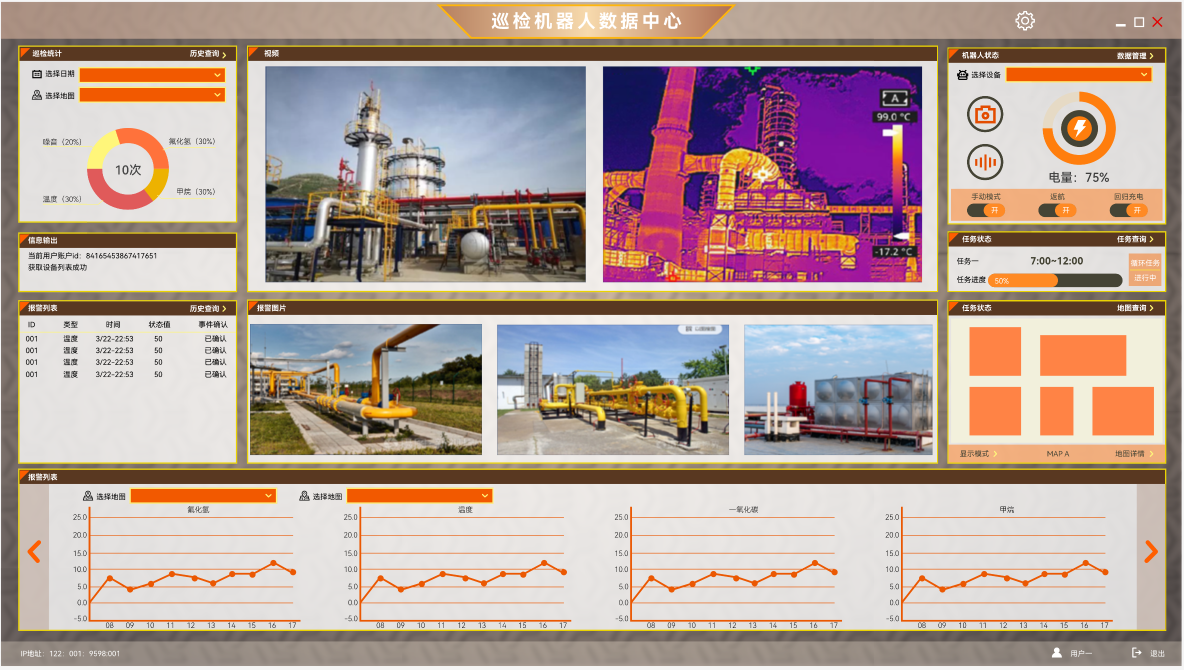

五、巡檢機器人客戶端頁面

六、傳統人工巡檢和機器人對比

1、氣體泄漏檢測：人工無法發現微泄漏，嚴重泄漏時會對人體產生危害，機器人可發現微泄漏、及泄漏濃度

2、聲音異響檢測：人工容易遺漏且長期噪音會對人體產生損傷，機器人對聲音進行多維度智能分析

3、溫度差異檢測：人工無法直觀發現設備超溫，且高溫會對人體損傷，機器人直觀顯示設備區域的溫度變化、發現熱隱患

4、設備排查檢修：靠人工主觀判斷，會有漏查、誤報的情況，機器人，機器人自動為檢修排查提供數據支持分析

5、人員安全保障：在危險環境下無法保障人身安全，機器人不會出現人身傷害

6、勞動強度：長時間工作容易疲勞，機器人可全天候連續運轉

七、巡檢機器人應用場景

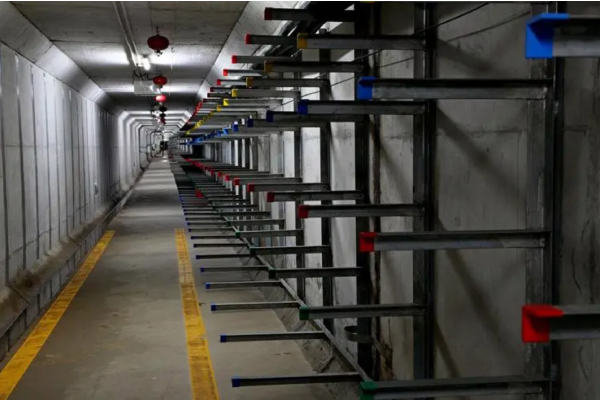

掛軌式巡檢機器人其外觀小巧、功能強大、便于部署，輕松適應于如管廊、輸煤棧橋、煤礦廠等的狹窄通道以及其他各種復雜環境。

總之、掛軌式巡檢機器人可輔助人工甚至替代人工檢測設備及當前環境，能有效減輕工作人員勞動強度，避免因人員疏忽、漏檢等造成的損失，還可降低因人員素質差異帶來的安全生產運行風險。當機器人發生異常時，能快速預警，為事故處理提供初步參考，有效保障現場環境情況，提升工作效率和質量。
